PSA分子筛制氮机原理及条件

1. 分子筛原理：分子筛是一种多孔物质，通常由硅铝酸盐等化合物制成。其特殊的孔结构可以选择性地吸附分子，根据分子的大小和极性进行分离。在制氮机中，分子筛主要用于吸附空气中的氧气分子，从而实现氮气的分离。

2. PSA工艺：制氮机中常采用的一种分离技术是压力摄动吸附（Pressure Swing Adsorption，简称PSA）。PSA工艺利用分子筛的吸附和解吸特性，在不同的压力下实现氮气和氧气的分离。具体过程如下：

3.


   • 吸附：将空气通过分子筛床，分子筛吸附了氧气分子，而较大的氮气分子通过。

   • 解吸：降低分子筛床的压力，使吸附的氧气分子从分子筛上解吸出来。

   • 氮气收集：解吸后的氧气与其他废气一起排出，而纯净的氮气收集供应。

4. 分子筛选择：在制氮机中选择合适的分子筛是关键。常见的分子筛类型包括3A、4A和13X，它们具有不同的孔径大小和吸附特性。通常，3A分子筛适用于去除水分和二氧化碳，4A分子筛用于去除水分和其他杂质，而13X分子筛适用于去除水分和氧气。

5. 周期操作：制氮机中的分子筛通过循环操作实现连续的氮气产生。它通常包括两个分子筛床，一个用于吸附和产生氮气，另一个用于解吸和再生。这两个分子筛床交替工作，以确保持续的氮气供应。

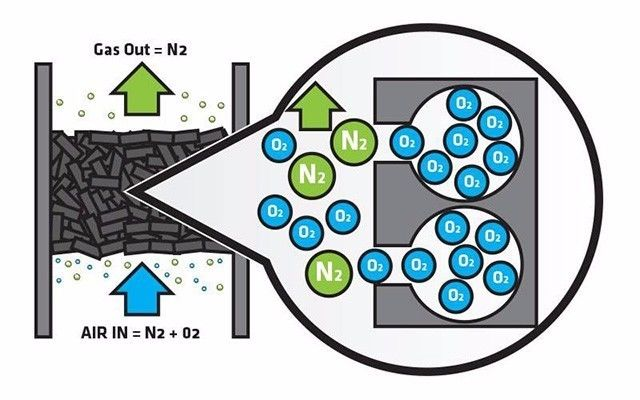

分子筛制氮原理示意图

*该图片转自网络，来源未知。

• 压缩：空气首先通过压缩机进行压缩，使其达到所需的工作压力。

• 冷却：压缩后的空气通常会通过冷却器冷却，以降低温度，使水分子更容易凝结和分离。

• 分离水分：冷却后的空气进入分子筛吸附器，其中装有分子筛。分子筛通过吸附作用，去除空气中的水分子，使空气达到所需的干燥度。

• 分离其他杂质：除水分外，分子筛还可以去除空气中的其他杂质，如油蒸气、二氧化碳等。这些杂质通常会在分子筛中保持较低的吸附能力，从而实现纯化效果。

• 再生：随着分子筛的吸附能力逐渐饱和，需要进行再生。再生通常通过向分子筛吸附器供气加热，提高温度，使吸附在分子筛中的水分子释放出来，恢复其吸附能力。再生后的分子筛可重新用于空气压缩纯化过程。

1. 浓度：分子筛制氮的浓度主要取决于两个关键因素：进料气体的初始氧气浓度和分子筛的吸附选择性。分子筛通常能够高效地吸附氧气分子，而较少吸附氮气分子，从而实现氧气的去除和氮气的富集。因此，经过分子筛处理后的氮气浓度会显著提高。




2. 产量：分子筛制氮的产量主要取决于进料气体的流量和分子筛的尺寸。分子筛的尺寸越大，其吸附能力和处理能力越强，因此可以处理更大流量的气体。根据实际需求，可以选择适当尺寸的分子筛来满足所需的氮气产量。

1. 均压过程：在分子筛制氮的过程中，气体从进料口进入分子筛吸附器，并通过分子筛床层。在初始阶段，分子筛中的吸附位点是空闲的，气体分子开始被吸附。随着时间的推移，吸附位点逐渐被填满，分子筛的吸附能力逐渐达到平衡。当达到平衡状态时，分子筛的吸附能力不再改变，此时称为均压状态。




2. 影响因素：均压时间受多个因素的影响，包括分子筛类型、分子筛床层厚度、进料气体的流量和压力等。分子筛的类型和吸附性能决定了其均压的速度和能力。较大的分子筛床层厚度可能需要更长的时间来实现均压。进料气体的流量和压力也会影响均压时间，较高的流量和压力通常需要更长的均压时间。




3. 调整和优化：为了减少均压时间并提高氮气的产量和效率，可以采取一些措施来调整和优化系统。例如，增加分子筛的数量和尺寸，可以增加总吸附位点的数目，从而减少均压时间。调整进料气体的压力和流量，使其适应分子筛的吸附性能和系统容量，有助于加快均压过程。

1. 吸附和脱附过程：在分子筛制氮的过程中，气体通过分子筛吸附器，进入装有分子筛的吸附床。吸附床中的分子筛通过吸附作用，去除氧气和其他杂质，使气体逐渐纯化。当分子筛饱和吸附后，需要进行脱附过程，即分子筛释放吸附的氧气和杂质，恢复吸附能力。




2. 影响因素：产气时间受多个因素的影响，包括分子筛类型、分子筛床层厚度、进料气体的流量和压力、吸附床的温度等。分子筛的类型和吸附性能决定了其吸附和脱附的速度。较大的分子筛床层厚度可能需要更长的时间来实现产气。进料气体的流量和压力也会影响产气时间，较高的流量和压力通常需要更长的产气时间。吸附床的温度也会影响产气时间，较高的温度可以加快吸附和脱附速度。




3. 调整和优化：为了减少产气时间并提高氮气的可靠性和生产效率，可以采取一些措施来调整和优化系统。例如，增加分子筛的数量和尺寸，可以增加总吸附位点的数目，从而加快吸附和脱附过程。调整进料气体的压力和流量，使其适应分子筛的吸附性能和系统容量，有助于加快产气过程。控制吸附床的温度，确保在适当的温度范围内操作，以提高吸附和脱附速度。

1. 吸附和脱附过程：在分子筛制氮的过程中，气体通过分子筛吸附器，进入装有分子筛的吸附床。吸附床中的分子筛通过吸附作用，去除氧气和其他杂质，使气体逐渐纯化。当分子筛饱和吸附后，需要进行脱附过程，即分子筛释放吸附的氧气和杂质，恢复吸附能力。




2. 影响因素：产气时间受多个因素的影响，包括分子筛类型、分子筛床层厚度、进料气体的流量和压力、吸附床的温度等。分子筛的类型和吸附性能决定了其吸附和脱附的速度。较大的分子筛床层厚度可能需要更长的时间来实现产气。进料气体的流量和压力也会影响产气时间，较高的流量和压力通常需要更长的产气时间。吸附床的温度也会影响产气时间，较高的温度可以加快吸附和脱附速度。




3. 调整和优化：为了减少产气时间并提高氮气的可靠性和生产效率，可以采取一些措施来调整和优化系统。例如，增加分子筛的数量和尺寸，可以增加总吸附位点的数目，从而加快吸附和脱附过程。调整进料气体的压力和流量，使其适应分子筛的吸附性能和系统容量，有助于加快产气过程。控制吸附床的温度，确保在适当的温度范围内操作，以提高吸附和脱附速度。

1. 吸附过程：在分子筛制氮的过程中，气体通过分子筛吸附器，进入装有分子筛的吸附床。分子筛通过吸附作用去除氧气和其他杂质，使气体逐渐纯化。吸附过程的温度对分子筛的吸附性能和吸附速度有影响。




2. 分子筛选择：不同类型的分子筛对温度的敏感程度可能不同。一些分子筛在较低温度下表现更好，而另一些分子筛则在较高温度下效果更好。因此，在选择分子筛制氮机时，需要根据所需的氮气纯度和产量等要求，考虑分子筛的工作温度范围。




3. 温度控制：在分子筛制氮机中，通常会采用温度控制系统来维持吸附床和其他组件的适宜温度。温度控制旨在保持分子筛的吸附和脱附性能，并提高氮气的产量和质量。通过调整和控制温度，可以优化吸附和脱附过程，提高氮气制备效率。




4. 系统安全性：除了影响氮气制备过程的性能和效率外，工作温度也需要考虑系统的安全性。确保分子筛制氮机在适宜的温度范围内操作，以防止过高或过低的温度对设备造成损害，并确保操作人员和设备的安全。

分子筛制氮机的工作温度是一个需要综合考虑的参数。通过合理的设计和温度控制，可以确定适宜的工作温度范围，以实现高效的氮气制备过程，并平衡产量、纯度和能耗等要求。具体的工作温度会根据系统设计、分子筛类型和实际操作条件而有所差异，需要根据实际情况进行调整和评估。
