天津纽森常温空分(PSA)制氮设备特点

原理:

变压吸附氮气设备是采用碳分子筛为吸附剂,利用变压吸附原理来获取氮气的设备。在一定的压力下,利用空气中氧、氮在碳分子筛表面的吸附量的差异,即碳分子筛对氧的扩散吸附远大于氮,通过可编程序控制气动阀的启闭,达到A、B两塔交替循环,加压吸附、减压脱附的过程,完成氧氮分离,得到所需纯度的氮气。



吸附原理

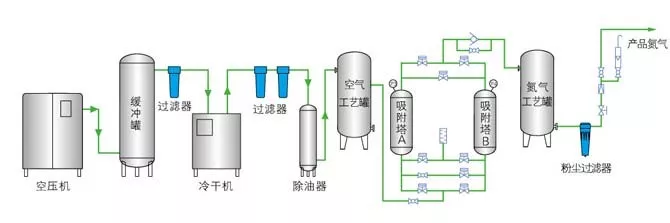

工艺流程



设备特点



1、 环保节能、降低


天津纽森提供的节能型碳分子筛制氮机,设备采用了不等势均压流程,不等势均压流程对下均压位置作了改进。均压时均压气体从吸附结束的吸附塔中部引出进入脱附结束的吸附塔的底部,按照吸附塔内氮气纯度的倒金字塔型梯度分布特点进行均压,这样将氮气纯度较高的气体从吸附塔均压到解吸塔,还原了床层固有的纯度梯度分布,提高了解吸塔的氮气浓度,同时降低了解吸塔内碳分子筛对氧气的预吸附,提高了碳分子筛的利用率,即提高碳分子筛的产氮率。不等势均压流程比等势均压流程更加合理、科学、成熟、其直接效果是氮气回收率提高,产气量上升,间接效果是节约能耗。不等式流程应用以上设计,不仅提高了氮气回收率和碳分子筛利用率,也改变了利用变压吸附不能制取ppm级高纯氮气的历史。


2、优选分子筛

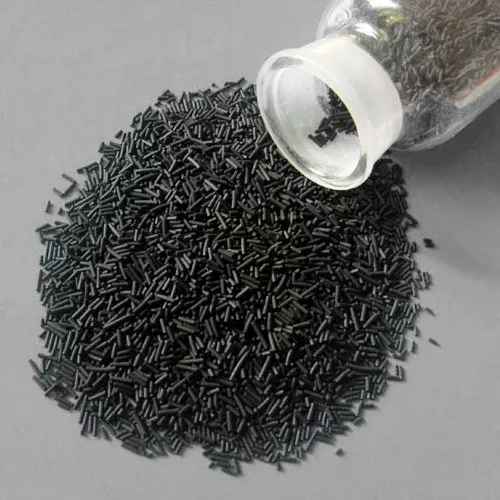

天津纽森拥有十余年的技术经验积累,可根据用户实际情况选配产品,同时为客户精心选用分子筛来保证设备的稳定运行。


3、 多年技术积累,设备的可靠保证


a、压紧力恒定,不随行程变化而改变。

b、可直接测量行程。

c、具备下沉报警与极限停机功能。

d、气缸所需气体直接取自吸附塔,可以随时与吸附塔同步工作。


4、安全、稳定、可靠

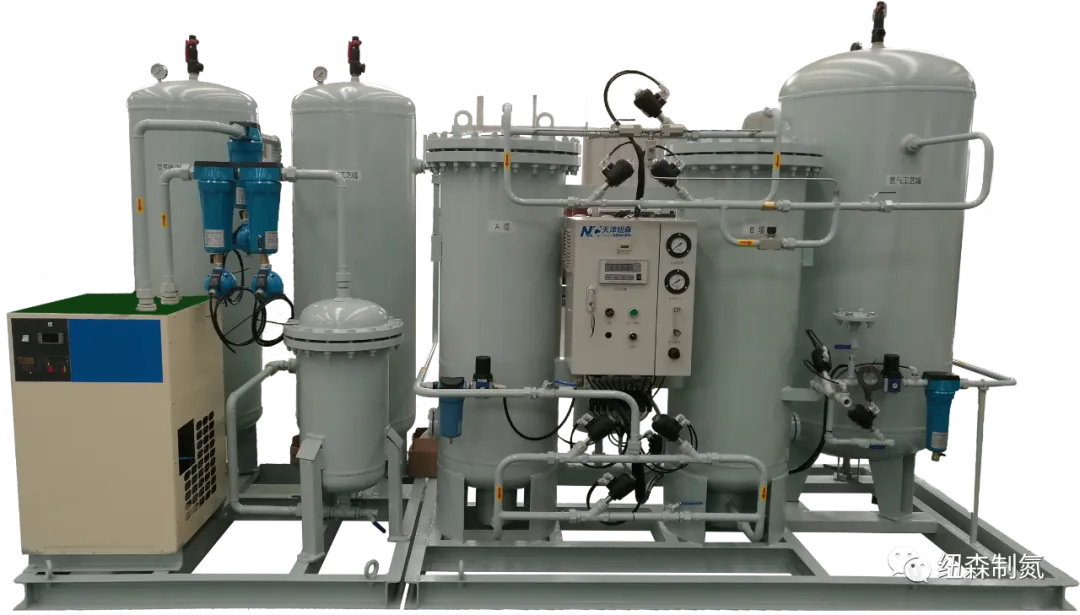

碳分子筛是变压吸附制氮设备的核心部分,油中毒是碳分子筛的主要失效形式之一,对水的吸附会降低碳分子筛对氧的吸附能力,有油润滑空压机排出的压缩空气通常含有油和水,所以须在压缩空气进入氧氮分离组件之前除油除水。空气净化组件由管道过滤器、冷冻干燥机、精过滤器、超精过滤器、活性碳除油器、自动排污阀、球阀等组成,其作用是除去压缩空气中的尘埃、水和油,为氧氮分离组件提供洁净的原料空气。

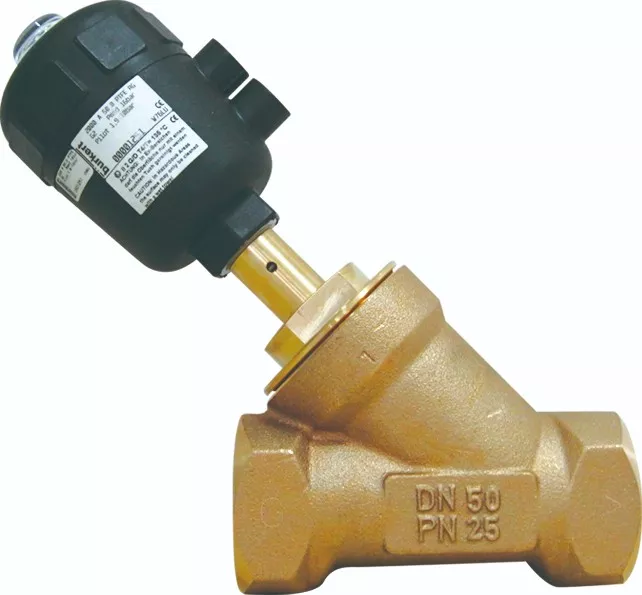

5、 知名品牌阀门是PSA设备稳定运行的可靠保证


执行机构位于阀体内部,启闭灵活,反应迅速,指示直观,有反馈指示,安装维修方便,密封性能好,零泄漏,阀座寿命是传统阀的3倍。


6、 选配知名品牌的元器件是设备品质的有效保证

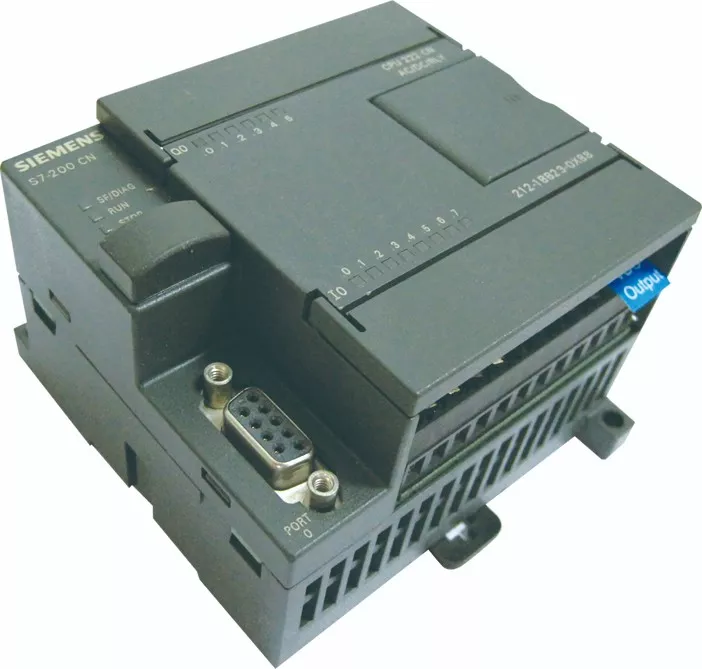

SMC气动梭阀、SIEMENS PLC、亚德克减压过滤及先导电磁阀、施耐德开关、科罗尼流量计压缩空气净化组件。


7、对用户产品品质的保证


将两只气动阀串联,其开关状态相反,通过PLC对氮气纯度信号的处理,判断氮气纯度合格与不合格,对电磁阀通电或断电,由电磁阀控制两只气动阀的开关,自动排空不合格氮气。


8、备用氮气源


适用于供气不允许停气和短时瞬间用气量大的场合,当设备故障、停电不能给用气端供气或设备产氮能力短时瞬间不能满足终端用气时,通过气动阀自动切换至备用氮气源,由备用氮气源供气补充,这些备用氮气源如氮气储罐、液氮等等,包含不合格氮气自动排空功能。
